恒訊達HXD09語音交換機在運營商充值卡系統中的應用

2010/03/09

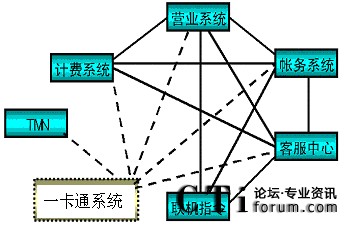

圖：目前系統的現狀

　　基于多年業務支撐系統建設的經驗，提出統一的消息總線平臺BUIP。在該模型中，定義多種類型的消息接口，并加以統一設計，實現信息交互的統一性。

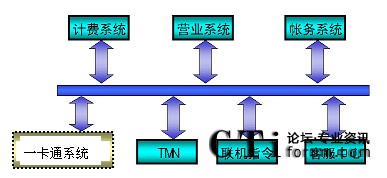

圖：采用BUIP以后的業務支撐系統構架

　　在BUIP構架中，各系統以統一的接口方式與消息總線相連，各系統對外提供統一規格的服務接口。針對其它廠商的產品，我們提供相應的消息適配轉換方案集成到統一消息總線平臺中來。

多層體系結構設計

　　在運營商業務日趨復雜、用戶數快速增長、并發數據猛增的情況下，以前的兩層結構存在處理速度慢、跨平臺能力弱、系統性能/價格比低、不能擴展到WEB上等缺點，已經不再能滿足當今和未來的需要。

　　本系統在充分考慮客戶要求的前提下，對目前流行的體系結構進行了較長時間的研究和測試，并結合以往在開發電信業務支撐系統的先進技術和豐富的實踐經驗，提出了以下所示的多層體系結構：

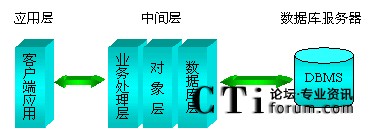

圖：多層體系結構框架

　　上面所示的體系是在三層結構的基礎上提出來的，三層結構技術將原來兩層結構中客戶端的大量事務處理邏輯或數據庫服務器上的存儲過程放到中間層來實現，從而減輕了客戶端和數據庫服務器端的負荷，并統一和規范了業務開發、管理和維護。

　　本系統結合大客戶管理系統的特點，將中間層適當?shù)胤殖扇龑樱〝?shù)據庫層、對象層和業務處理層）以便更好地組織整個系統的開發并最大限度地實現組件的可重用性和可擴展性，形成了一種多層的結構體系。體系中每一層所需的服務和數據都只來源于自己的下一層，并且只為自己的上一層提供服務和數據，而且每一層的都采用組件模塊的方式進行擴展，這樣使得系統的可維護性大大增強。

　　體系中各層的主要功能與任務如下：

　　客戶端應用層：客戶端的任務就是接受用戶的輸入并向中間層發送事務處理

　　請求，得到中間層的返回的結果后將任務執行結果或執行情況向用戶反映。該層屬于接入層。

　　業務處理層：業務處理層提供了較高層次的事務處理與相關應用，實現了較為復雜的功能以供客戶端調用。業務處理層的所有服務都來源于對對象層的調用，所有由業務處理層觸發的處理請求，都將被分割為各種原子邏輯處理，傳遞到對象層進行處理。

　　對象層：對象層是對系統涉及的業務處理進行歸類和剖析，使用面向?qū)ο蠓治龇椒ㄟM(jìn)行合理抽象后得到的各種實體的集合，這些對象包含的原子業務邏輯作為不可分的單元為業務處理層提供了基礎。

　　數據庫層：數據庫層是在對大客戶管理系統中所涉及的數據表進行深入透徹的分析，進行歸類的各種數據庫操作的集合，該層包括了對數據庫連接的管理功能。

　　數據庫服務器：數據庫服務器端只提供數據的存儲及訪問，和一些大運算量的數據計算。這樣使得系統與數據庫管理系統產品的相關性大大減低，系統顯得更為靈活和易于移植。
　　多層結構體系從根本上為系統提供了一個扎實可靠的技術框架。將業務邏輯在中間層實現，有以下優點：

1. 業務邏輯集中實現，易于升級和更改；


2. 大量的客戶端對數據庫的請求集中起來，進行排隊后再向數據庫服務器進行數據請求，可以大大減少對數據庫服務器的壓力；


3. 一個好的軟件還可以實現對數據請求的負載均衡，避免出現某些服務器很忙而另一些則很空閑的情況。

1. 充值卡卡號的管理，包括卡號及密碼的生成、卡號的分配、卡號的使用、卡號的回收等；


2. 對持卡用戶使用電信業務進行認證、計費、以及卡中金額的核減；


3. 協調處理一卡用于幾種電信業務的使用，合理分配卡中金額，還包括使用某些電信業務的唯一性的控制（例如，一般情況下，不允許一個卡號用于多個人同時使用）；


4. 對于預付費業務能夠進行實時帳務處理；


5. 對于后付費業務，用戶能夠使用充值卡繳費；c


6. 通過建立各種銷售渠道滿足運營商廣大用戶的購買需求；


7. 提供面向用戶的服務功能，包括密碼的修改、卡中余額查詢、使用詳單查詢、并卡、轉賬、充值等功能；


8. 提供面向業務管理部門的統計、結算、分析等功能，例如可為相關的綜合營帳系統提供業務統計數據。

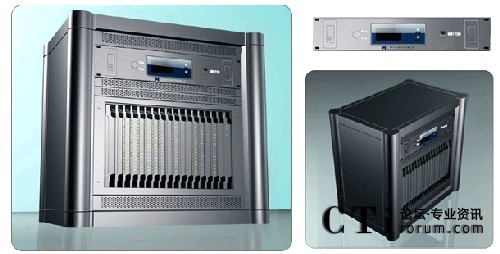

• 電信級穩定性，支持熱插拔、雙備份；


• 支持語音、傳真、座席、IP電話、會議等多種服務方式；


• 支持中國一號信令、七號信令，ISDN信令及普通模擬線信令；


• 模塊式疊加，擴容簡便；


• 適用于1000線以內接入；


• 遠程集中監控與動態加載流程；


• 單板軟件升級方便快捷；

• 系統只有把充值卡的原始數據倒入到數據庫里，才能為其它功能提供數據支持。


• 按打開，選定一個數據文件，把文件名寫在<倒入文件名>輸入框里。


• 如果想查看文件內容或者編輯文件內容，按<編輯/查看>。系統將調用記事本來打開文件，如果是編輯文件，注意退出時保存。


• 在數據倒入之前，先要對數據進行分析，分析數據的號段，數量等。


• 如果數據有錯，比如號碼有重復，缺少信息等，系統將會提示，請檢查修改以后在重試一次。


• 否則，系統將拒絕倒入。系統將記錄出錯信息在出錯記錄頁里。


• 分析通過以后，按<開始倒入>進行倒入操作。為了減少錯誤，倒入之前，系統將提示確認。


• 系統在倒入數據的時候，回對分析的結果再進行一次數據庫分析，看是否有重復的號段，如果有，系統將會終止倒入，并且有錯的號段會用紅色表示。請檢查以后再?gòu)男路治�、倒入�?/li>

• 重新付費，是指當某一個充值卡出現付費錯誤，比如付費失敗、充不進去的時候，進行的一種補救措施。


• 按<查詢/刷新>，進行查詢。


• 在查詢之前，如果不輸入移動電話號碼，則列出所有出現付費錯誤的充值卡以及所對應的付費手機號碼。


• 如果輸入了移動電話號碼，請確定所輸入的號碼是正確的，否則將查詢不到結果。


• 所列出的結果都是出現了付費錯誤的。選中一條記錄，然后按<重新付費>。


• 調整過的記錄，會以藍色表示。

• 當用戶通過自動語音平臺操作付費的時候，如果輸入密碼5次無效，系統將會吧該卡鎖死。用戶必須拿該卡到營業廳解鎖。


• 按<查詢/刷新>，進行查詢。


• 在查詢之前，如果不輸入付費號碼，則列出所有被鎖死的充值卡以及所對應的面額。


• 如果輸入了付費號碼，請確定所輸入的號碼是正確的，否則將查詢不到結果。


• 所列出的結果都是被鎖死的的。選中一條記錄，然后按<重新付費>。


• 解鎖后的記錄，會以藍色表示。

• 系統中的所有操作都是以數據庫為基礎的，和數據庫連接要設置數據庫的選項。


• 設置參數時要輸入登錄用戶名，口令，和主機字符串，其中口令要輸入兩遍，然后按<確定>。


• 系統只需要設置一次，以后要登錄時，系統將會用該用戶名，口令，主機字符串來等登錄數據庫。


• 如果改變了數據庫登錄用戶名或口令，要重新設置。


• 只有在系統沒有登錄的時候才能設置該選項，登錄以后，如果想設置，必須要注銷才能進行數據庫選項設置。

• 完成增加，刪除，修改員工的功能。


• 要進入本系統，必須要用一個員工登錄到本系統。這里設置員工的代碼，名稱（姓名），口令。


• 在下半部分的列表里選中一個員工，系統會自動把該員工的信息寫到上面的輸入框表格里。


• 如果要增加一個員工，在填完信息以后，按<增加>。


• 如果要?jiǎng)h除，選中一個員工，按<刪除>。


• 如果要修改，選中一個員工，在上面的輸入框里修改所要修改的項目，然后按<修改>生效。


• 員工的代碼在系統里是唯一的，增加或修改的時候，請注意不要有重復的員工代碼。并且注意員工代碼，員工名稱，密碼都不能為空，必須填寫。

• 系統可以方便的增加，刪除，修改權限的名稱，注釋，但不要修改代碼。因?yàn)樵诔绦蛄艘呀?jīng)定了權限代碼。


• 如果要增加，按<增加>，這時，上面的輸入框變?yōu)榭奢斎霠顟B(tài)，輸入完畢，按<確定>提交。如果取消增加操作，請按取消。


• 如果要修改，選中要修改的記錄，然后按<修改>，這時上面的輸入框變?yōu)榭删庉嫚顟B(tài)，在輸入框里修改以后，按<確定>提交。放棄修改，請按<取消>。


• 如果要?jiǎng)h除，選中要?jiǎng)h除的記錄，然后按<刪除>。系統在刪除之前，將提示確認。

• 角色是權限的集合。系統可以完成增加，刪除，修改一種角色的功能。


• 增加，刪除，修改的操作和權限的操作是一樣的。左下角的列表列出了所有角色。


• 從窗口左下方的角色列表里選中一種角色，系統自動會把該角色的權限列在右下角的列表里。


• 從所有權限列表里選一種或多種權限，按增加按鈕，將其加入到右邊的列表框里，就可以為該角色增加權限。在角色的權限列表里選一種或多權種限，按刪按鈕，可以刪除該角色的權限。也可以用鼠標拖拉來完成。

• 系統給員工授予一種角色來給該員工授權限。操作和角色基本相似。


• 選中一個員工，在左下角的角色列表里選種一個或多個角色，按增加，給該員工付與一個角色。


• 選中已經賦予的角色，按刪除，將把該角色從該員工的角色列表里刪除。一個員工可以賦予多個角色。

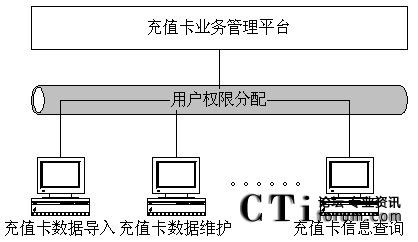

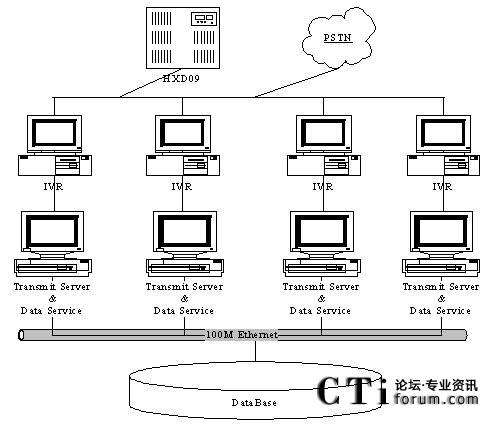

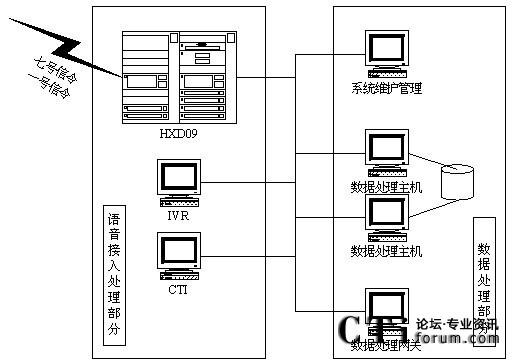

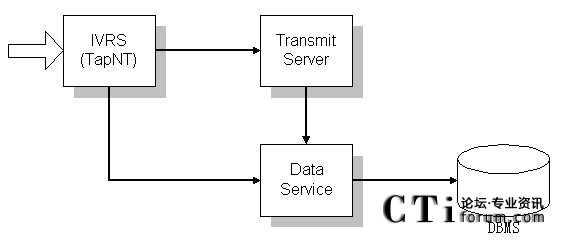

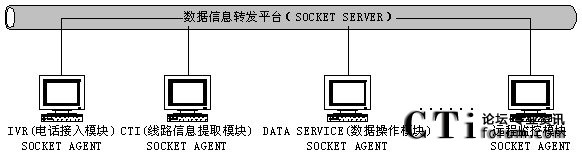

圖：軟件邏輯結構圖

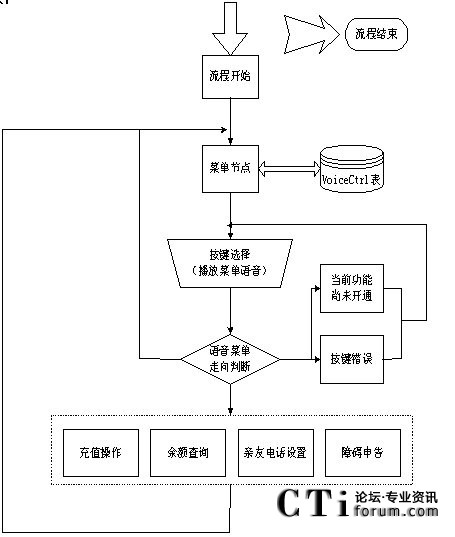

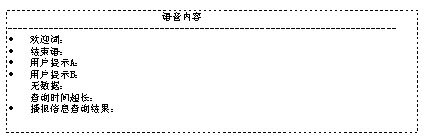

　　IVR系統實現思想

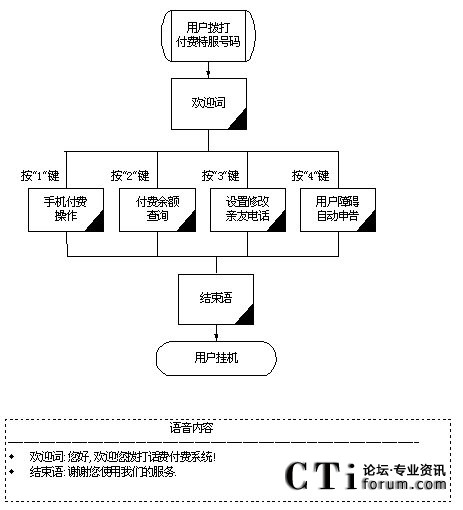

圖：IVR的語音付費熱線系統流程圖

電話充值卡系統的流程設計

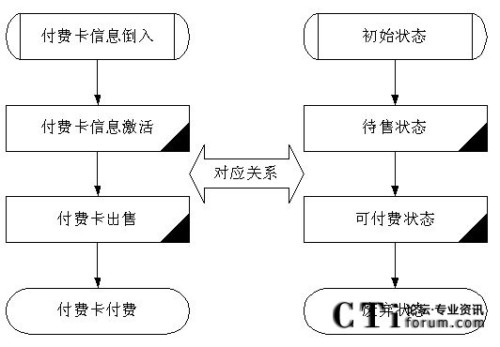

　　1、電話充值卡總流程

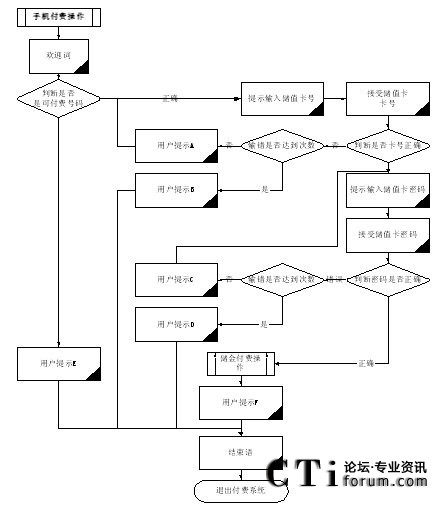

　　2、電話充值卡付費操作流程

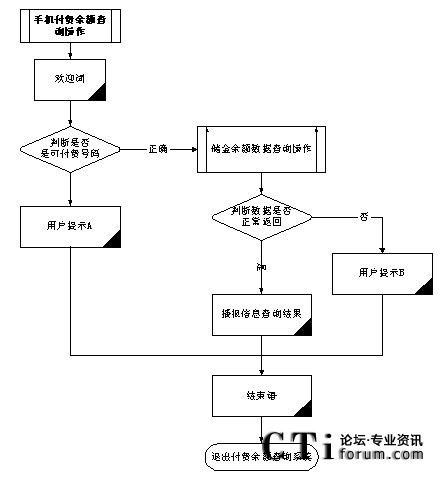

　　 3、電話充值卡付費余額查詢操作流程

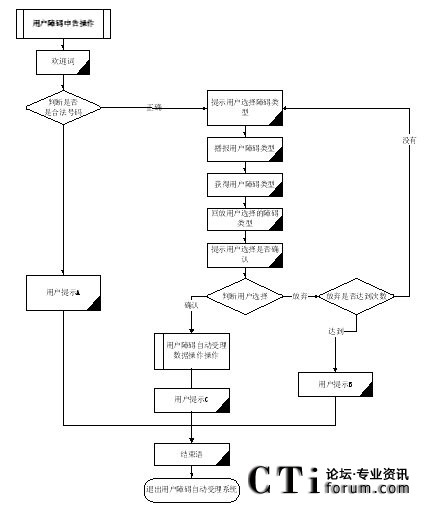

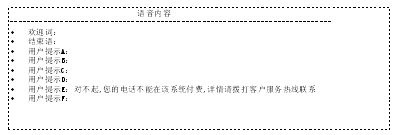

　　5、電話充值卡障礙申告操作流程

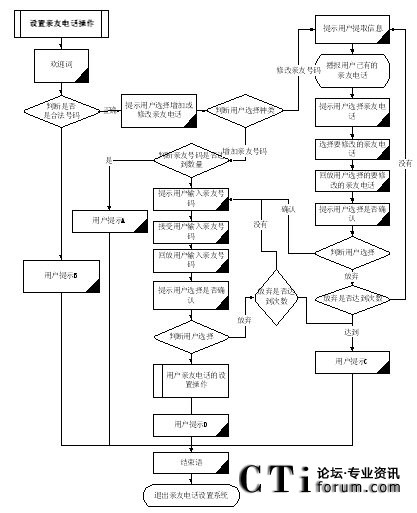

　　6、電話充值卡管理使用流程
